Резка стекла

Резка стеклянных трубок, палочек, бутылей, заготовок и плоского стекла — одна из наиболее распространенных операций при лабораторных и стеклодувных работах. Она в большинстве случаев предшествует всем стеклодувным операциям. Только правильно отрезанная трубка годна для дальнейшей обработки (спайки трубок, оплавления концов трубок, впайки отростков и др.). Торец правильно отрезанной трубки в сечении должен быть, строго перпендикулярен ее длине, не иметь зазубрин или волокнистости, а также коротких трещин, расположенных под небольшим углом  к месту разреза. В зависимости от диаметра трубки или заготовки применяют различные способы резки.

резка трубок на излом

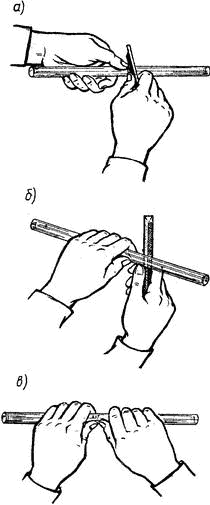

Рис. 27. Резка трубок на излом

Резка трубок на излом. Этим способом разрезают трубки диаметром 20—23 мм и стеклянные палочки. При этом стеклянную трубку кладут на край стола и левой рукой держат ее выступающую часть. В простейшем случае трубку просто зажимают в левой руке. В правую руку берут нож (резак) из твердого сплава или острый напильник с мелкой насечкой. Поставив резак или напильник на трубку в намеченном месте строго перпендикулярно длине, левой рукой вращают трубку на себя примерно на четверть диаметра (рис. 27, а). Для уменьшения поверхностного натяжения в месте надреза трубку можно смочить водой или мыльным раствором.

Надрез можно сделать и другим методом. Правой рукой (трубка зажата в левой руке) ставят нож на трубку и с небольшим нажимом от себя вниз делают царапину, затем вдвигают нож обратно вверх, не отнимая его от трубки, и снова вниз на себя. При этом образуется ровный надрез, равный четверти диаметра трубки. Надрез можно сделать иначе, положив один конец трубки на правое колено и прижав другой конец левой рукой к левой ноге.

Стеклодувы для нанесения метки часто используют следующий прием. Стеклянную трубку, подлежащую резке, крепко обхватывают левой рукой, держа ее между большим и указательным пальцами. В правую руку берут резак или напильник (рис. 27, б). Подушка большого пальца правой руки при этом должна упираться в острое ребро напильника. Затем трубку плотно зажимают между острым ребром напильника и большим пальцем и делают небольшой поворот: правой рукой — на себя, а левой — от себя, нанося прорезь на поверхность трубки.

Начинающим изучать резку стекла этот прием следует применять с большой осторожностью, так как при сильном нажиме трубка, в особенности тонкостенная, может разбиться и поранить руку. После нанесения метки трубку берут в обе руки меткой; вверх, чтобы метка находилась на Одинаковом расстоянии от правой и левой рук, и плавно, растягивая в разные стороны трубку, ломают ее (рис. 27, в). Если трубка не ломается, делают на старой метке повторную одним из указанных способов и опять ломают. Для уменьшения поверхностного натяжения метку-прорезь смачивают водой. Трубка, при этом ломается легче. Пока учащиеся приобретут определенный навык в резке трубок, эту операцию следует проводить, обернув руки полотенцем или тряпкой во избежание порезов. При резке стеклянные палочки ломают резким движением, чтобы не образовались заусенцы на концах.

Если необходимо отрезать трубку недалеко от ее конца, пользуются следующим приемом. На трубке резаком делают глубокий надрез, кладут трубку на острие ребра металлической призмы или на ребро трехгранного напильника меткой вверх. Необходимо следить, чтобы нанесенная на стекло царапина приходилась точно против острого ребра призмы. Затем легким ударом ножа или напильника по короткому концу добиваются, ее разреза.

Стеклянные палочки можно резать таким же способом, положив палочку коротким концом на угол стола.
