Механизация основных операций медницкого и жестяницкого производства
Зигмашина ЗМ-4 имеет также многоцелевое назначение: для изготовления гофра и валика жесткости на концах звеньев воздуховодов круглого сечения, для соединения отдельных звеньев путем совместной прокатки на них двух валиков жесткости, образования раструбов, отбортовки кромок, отрезания концов звеньев воздуховодов, а также для офланцовки царг.
Изготовление на зигмашине ЗМ-4 гофра и валика жесткости на конце звена воздуховода круглого сечения показано на рис. 269. Диаметр обрабатываемых звеньев воздуховодов от 195 до 1025 мм, максимальная длина звена воздуховода 1420 мм. Число оборотов в минуту рабочих валов 7,68 и 15,3, а окружная скорость роликов соответственно 3,04 и 6,06 м/мин. Наибольшая толщина обрабатываемой листовой стали (при пределе прочности ав = 56 кг/мм2) 1,5 мм.
Рис. 269. Рабочий момент изготовления на зигмашине ЗМ-4 гофра и валика жесткости на звене воздуховода круглого сечения
Комплект роликов (рис. 270) для изготовления на зигмашине ЗМ-4 гофра и валика жесткости на звене воздуховода круглого сечения состоит из ножей 4 и 7, отрезающих кромку на звене, зубчатых колес 8 и 3, осуществляющих гофрирование концов звена, и роликов 1 и 2, изготовляющих валик жесткости. Зазор S между ножами 4 и 7 принимается равным 0,2—0,3 толщины обрабатываемого материала и регулируется гайкой 5. Упором ножей являются опорные кольца 6 и 9.

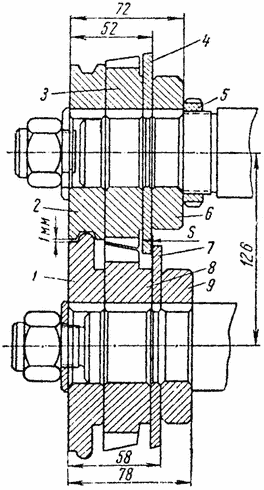

Рис. 270. Комплект роликов к зигмашине ЗМ-4 для изготовления гофра и валика жесткости
Соединение элементов воздуховодов на зигмашине выполняют с одним зигом (рис. 271, а) и с двумя зигами (рис. 271,6), в обоих случаях радиус зига равен 7 мм.
Рис. 271. Соединение элементов воздуховода, выполняемое на зигмашине: а — с одним зигом. б — с двумя зигами
Комплект роликов (рис. 272) для соединения концов царг или отдельных сегментов отводов диаметром до 1025 мм с одним зигом состоит из двух одинаковых пар профилирующих роликов 3 и 4 и двух упорных шайб 1 и 2. Царги или сегменты с предварительно соединенными концами надеваются на хобот зигмашины, причем ранее подготовленный валик жесткости служит направлением при закатке концов. После этого, сближая профилирующие ролики, осуществляют совместную их прокатку и тем самым соединяют их вместе.

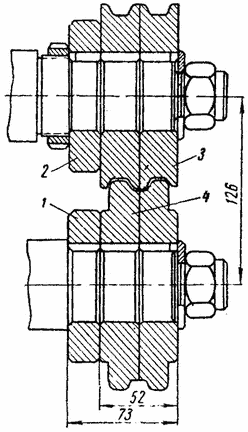

Рис. 272. Комплект роликов к зигмашине ЗМ-4 для соединения царг с одним зигом
Комплект роликов (рис. 273) для соединения концов царг диаметром до 1025 мм с двумя зигами состоит из верхнего профилирующего ролика 1 и трех одинаковых нижних профилирующих роликов 2. Подготовку конца царги для соединения выполняют на пятивалковой вальцовке, а схема соединения показана на рис. 271,6, причем ранее подготовленный валик жесткости служит направляющим.

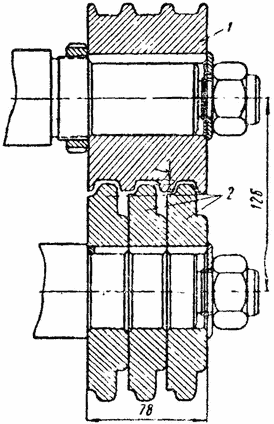

Рис. 273. Комплект роликов к зигмашине ЗМ-4 для соединения царг с двумя зигами
В механизированно-ручном производстве применяют относительно несложные по конструкции и удобные в эксплуатации универсальные и специальные приспособления, которые облегчают выполнение некоторых медницких и жестяницких операций, особенно когда эти операции невозможно выполнить на станках и машинах.
