Балансировка абразивных и алмазных кругов
При неуравновешенности заточных кругов, работающих при больших окружных скоростях, может возникнуть вибрация, ускоряющая износ шпинделя и подшипников станка, возникает опасность разрыва круга, ухудшается качество обработки, повышается расход круга и т. д. В связи с этим все круги диаметром более 125 мм и высотой 8 мм должны балансироваться перед установкой на станок. Вследствие относительно небольшой высоты круги подвергаются только статической балансировке.
Балансировка кругов может выполняться на балансировочных приспособлениях до установки их на станок или специальным механизмом без снятия со станка. Чаще круги балансируют на простейших приспособлениях, отличающихся друг от друга главным образом характером опор для установки оправки с надетым кругом.
Опорами могут быть призмы, диски и валики. Эти опоры одинаково хороши для балансировки, если они параллельны и строго горизонтальны. Простейшее приспособление для балансировки показано на рис. 18.

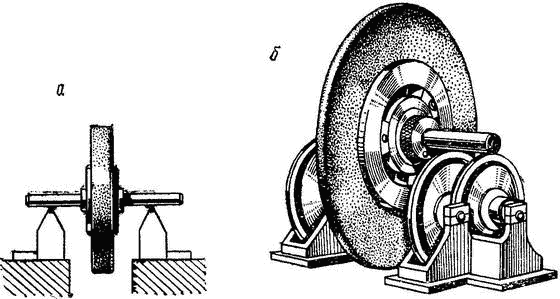

Рис. 18. Устройства для статической балансировки шлифовальных кругов:
Для выявления статической неуравновешенности круг вместе с фланцами монтируют на балансировочной оправе и устанавливают на опорах приспособления так, чтобы он мог свободно поворачиваться относительно оси вращения. Если круг статически не уравновешен, он установится тяжелой частью вниз. Неуравновешенность обычно устраняется добавлением противовеса со стороны «легкого» места. Это достигается перемещением специальных балансировочных грузиков («сухариков»), размещаемых во фланцах или в специальных приспособлениях и устройствах. Уравновешенный круг должен оставаться неподвижным в любом положении. Величина груза, который, будучи расположен на периферии, перемещает центр тяжести на ось вращения круга, т. е. приводит круг в безразличное равновесие, служит мерой статического дисбаланса.
Предельные значения дисбаланса определены ГОСТ 3060—55 в зависимости от высоты круга, наружного диаметра и классов дисбаланса, определяющих точность изготовления круга. Для каждого из этих классов в зависимости от диаметра и высоты круга установлены предельно допустимые величины дисбаланса. У кругов 1-го класса величина дисбаланса, как правило, не превышает 0,1%, у кругов 4-го класса — 0,3%.
В табл. 4 приведены предельные значения дисбаланса для кругов высотой до 25 мм.
| Наружный диаметр, мм | Предельное значение дисбаланса . г, в зависимости от его класса |
|||
| 1 | 2 | 3 | 4 | |
| 250 300 350 400 450 |
10 10 15 15 20 |
15 20 20 25 30 |
25 30 35 40 45 |
40 50 55 60 70 |
