Пилозаточные станки рычажного типа

Станок ТчЛ18 предназначен для заточки делительных ленточных пил. Он послужил базовой моделью станков ТчПР-2, ТчПР-2Г и ТчЛ35. Таким образом, все эти станки имеют унифицированную конструкцию. Общий вид станка ТчЛ18 показан на рис. 46, а. Основные технические характеристики приведены на стр. 115.

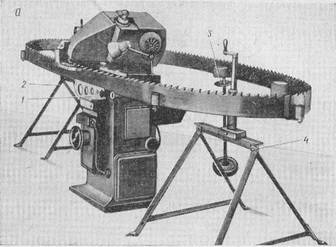

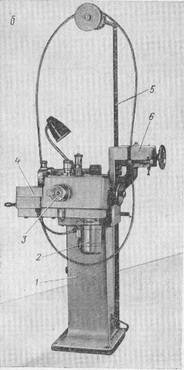

Рис. 46. Станки рычажного типа для заточки ленточных пил: а — ТчЛ18; б — ТчЛ6-2

Отличие станка ТчЛ18 от ТчПР-2 состоит в особой конструкции направляющей линейки 1, наличии подставок для пилы — двух боковых 2, 4 и одной задней 3, а также в подающей собачке, снабженной вторым упором и направляющей.

Направляющая линейка имеет два базирующих ролика у концов и два прижимных направляющих ролика возле левого конца. По базирующим роликам перемещается задняя кромка пилы, направляющие ролики направляют полотно. Направляющими роликами снабжены также подставки. Боковые подставки имеют по три пары направляющих роликов. Все подставки регулируются по высоте.

Подающая собачка снабжена вторым упором на случай встречи с выломанным зубом. Второй упор закрепляется в продольном пазу корпуса собачки соответственно шагу зубьев. Подающая собачка работает способом верхнего захвата и подает пилу в затачиваемый зуб. Корпус собачки шарнирно соединен задним концом с промежуточным рычагом 26 (см. рис. 45) и снабжен роликом, опирающимся на дугообразную направляющую. Выпуклая форма направляющей способствует спрямлению траектории захватов собачки.

Станок ТчЛ35 предназначен для заточки ленточных пил, для раскроя бревен и брусьев. Помимо увеличенного числа базирующих (3 шт.) и направляющих (2 пары) роликов на направляющей линейке и увеличенного размера самой линейки, станок ТчЛ35 отличается от ТчЛ18 наличием задней подающей собачки, смонтированной на задней подставке и связанной длинным валиком с валом механизма подачи пилы. Кроме того, у него улучшен отсос пыли путем изменения формы пылеприемника и крыльчатки вентилятора, улучшена защита внутренних механизмов от попадания абразивной пыли. В результате изменения конструкции узла подающей собачки обеспечено перемещение ее по прямолинейной траектории. Изменение конструкции состоит в том, что узел собачки снабжен ползуном, движущимся по прямолинейной направляющей планке, а промежуточный рычаг соединен с ползуном посредством кулисы. Собачка закреплена на ползуне шарнирно, на горизонтальной оси. Основные технические характеристики станка ТчЛ35 приведены на стр. 115. Станок спроектирован с учетом возможности заточки делительных ленточных пил.
