Подвесная пескометная головка 290

Этот вид пескомета предназначается для формовки мелких опок. Во время работы головки (рис. 92) смесь с помощью ленточного транспортера поступает в приемную воронку 10, захватывается вращающимся ковшом, смонтированным на роторе 12, а затем через рукав 15 поступает в опоку. Привод ковша во вращение производится двигателем 4, а управление работой метательной головки и транспортером подачи в нее смеси кнопочной станцией 1 «пуск — стоп», смонтированной на скобе 3. Здесь же предусмотрены две ручки 2 для качания рукава 15 рабочим вручную.

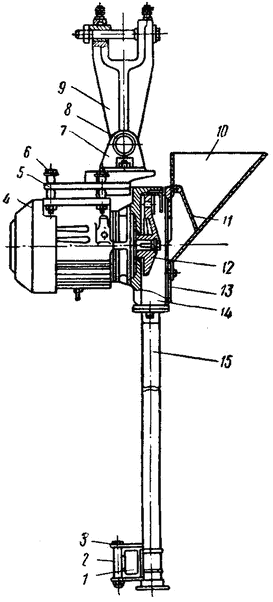

Рис. 92. Качающаяся пескометная головка 290:
1 — кнопочная станция, 2 — ручки, 3 — скоба, 4 — электродвигатель, 5 — монтажная плита, 6 — резиновые амортизаторы, 7 — кронштейн, 8 — ось, 9 — подвеска, 10 — приемная воронка, 11 — затвор, 12 — ротор, 13 — крышка, 14 — корпус, 15 — рукав

Чтобы предупредить попадание формовочной смеси в метательную головку до включения электродвигателя, приемная воронка 10 снабжена затвором 11 с грузом и рычагом.

Угол качания головки составляет ±10—15°, а площадь формовки, обслуживаемая ею (при расстоянии от нижнего края рукава до верхнего края формы 300 мм),— 500 X 400 до 600 X Х500 мм.
