Рольганги

Рольганги применяют в крупносерийном и массовом производстве для самых разнообразных целей: сборки и передачи собранных форм от формовочных машин на конвейер, передачи пустых опок и т. д. Рольганг (рис. 110) представляет собой горизонтальную или слегка наклонную раму 1 с роликами 2, которые установлены на шарикоподшипниках и приходят во вращение при перемещении по ним формы 3. Длина секции рольганга обычно составляет 3—4 мм. Рольганги могут быть прямоугольными и выгнутыми, приводными и неприводными. Выгнутые рольганги образуют поворот или закругление пути. Их применяют реже. Сочетая прямоугольные и выгнутые секции, можно составить роликовый конвейер.

В приводных рольгангах груз перемещается с помощью электродвигателя, а в неприводных — усилием, прикладываемым рабочим к грузу. Для перемещения крупных опок устанавливают два параллельных рольганга. На роликах среднего типа диаметром 105 мм можно перемещать груз массой до 2 т.

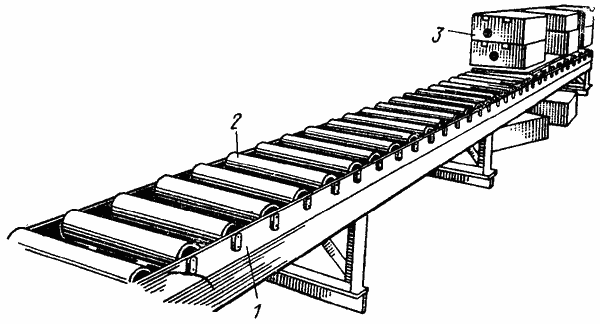

Рис. 110. Рольганг: 1 — рама, 2 — ролики, 3 — литейная форма
