Извлечение модели из полуформы с помощью поворотного стола машины

Извлечение модели из полуформы с помощью поворотного стола машины (рис. 48). Этот принцип осуществляется на машинах 253М, 254М и 255, на которых обычно изготавливают нижние полуформы. После уплотнения смеси в опоке (рис. 48, а) стол 4 с закрепленными на нем модельной плитой 3 и полуформой поворачивается на 180°, располагаясь над приемным столом 5 (рис. 48, б). Модель 1 извлекается из полуформы подъемом и последующим опусканием приемного стола 5 вместе с полуформой после того, как будут сняты пневматические зажимы, скрепляющие опоку с поворотным столом.

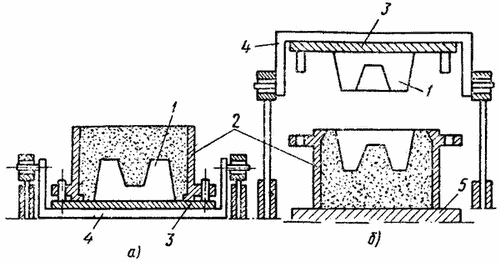

Рис. 48. Схема извлечения модели из полуформы на формовочной машине с поворотным столом: а — после набивки полуформы, б — после извлечения модели из формы; 1 — модель, 2 — опока, 3 — модельная плита, 4 — поворотный стол, 5 — приемный стол
