Штифтовой съем полуформы при использовании протяжной плиты

Протяжные плиты (рис. 45, а) используют при изготовлении особенно сложных отливок, имеющих малый уклон вертикальных стенок (зубчатые колеса с литым зубом, корпуса радиаторов и др.). Они имеют одно или несколько специально вырезанных отверстий, точно соответствующих наружному контуру модели (рис. 45, б). При извлечении модели из полуформы (рис. 46, а, б) штифты 6, пройдя через отверстия модельной плиты 4, поднимают протяжную плиту 3, а с ней и полуформу. Стол машины 5 с модельной плитой 4, а следовательно, и моделью 1 остается неподвижным. В этом случае поломка формы исключена, так как вся нижняя поверхность полуформы целиком опирается на протяжную плиту 3.

Снятие полуформы с протяжной плиты осуществляется вручную, пневматическим или другим подъемником.

Рис. 45. Протяжная (а) и модельная (б) плиты

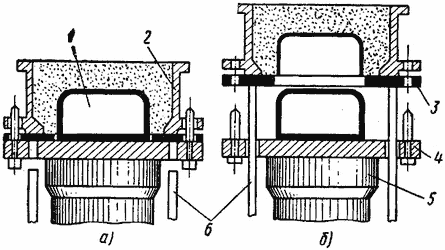

Рис. 46. Схема извлечения модели из полуформы механизмом штифтового съема при использовании протяжной плиты:
а — после уплотнения смеси, б — после извлечения модели;
1 — модель, 2 — опока, 3 — протяжная плита, 4 — модельная плита, 5 — стол машины, 6 — штифты
