Встряхивающие формовочные машины с перекидным столом и вытяжным механизмом

В эту группу входят машины моделей 231—237 (см. табл. 2), которые применяются для производства главным образом нижних полуформ по односторонним модельным плитам. Машины отличаются более значительными габаритными размерами по сравнению с формовочными машинами ранее рассмотренных конструкций, так как имеют две раздельные позиции — встряхивания и извлечения модели из формы. На рис. 78 показан общий вид машины 231.

Принцип работы машины 231 показан на кинематической схеме (рис. 79). При включении встряхивания сжатый воздух из магистрали подается в автоматический клапан времени и двухседельный клапан встряхивания 1, который чередует подъем и опускание поршня 2 (рис. 79, а), а следовательно, и перекидного стола 3 с опокой 4 (рис. 79, б). Для перекидывания стола на позицию извлечения модели из полуформы служат тяги 5, рычаги 6, кривошип 7, шатун 8 и поршень 9 (рис. 79, в). Извлечение модели из полуформы производится подъемом (рис. 79, в) и опусканием (рис. 79, г) приемного стола 11 вытяжного механизма, связанного с поршнем 10.

На схеме управления (рис. 80) показаны воздухо- и маслораспределительные устройства, служащие для управления механизмами машин.

формовочная машина 231

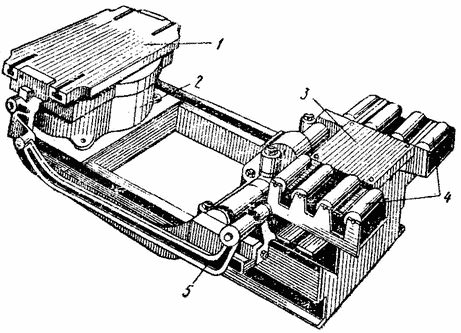

Рис. 78. Формовочная машина 231: 1 — перекидной стол, 2 — встряхивающий стол, 3 — приемный стол, 4 — приемный рольганг, 5 — рычаги перекидного стола

кинематическая схема машины 231

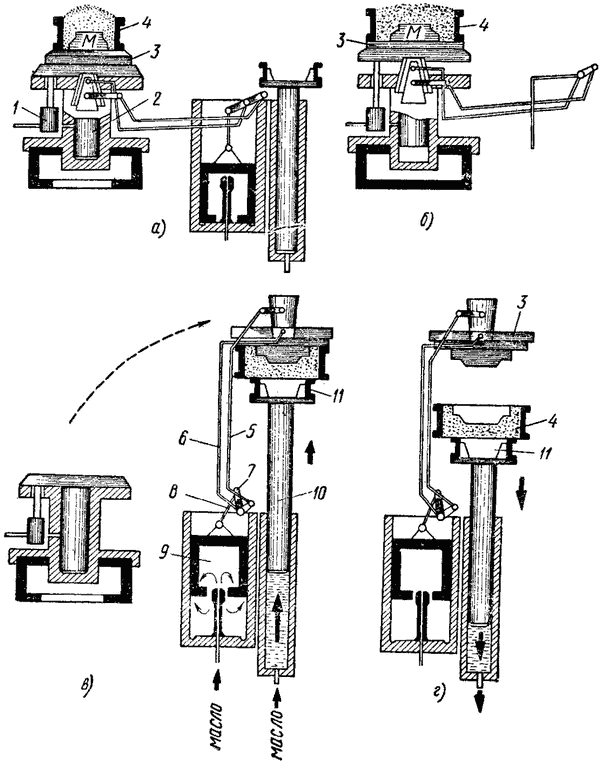

Рис. 79. Кинематическая схема машины 231: а — насыпка смеси в опоку, б — встряхивание, а — перекидывание стола, г — извлечение модели из формы: 1 — клапан встряхивания, 2 — встряхивающий поршень, 3 — перекидной стол, 4 — опока, 5 — тяги, 6 — рычаги, 7 — кривошип, 8 — шатун, 9 — поршень механизма перекидывания стола, 10 — поршень вытяжного механизма, 11 — приемный стол

схема управления машины 231

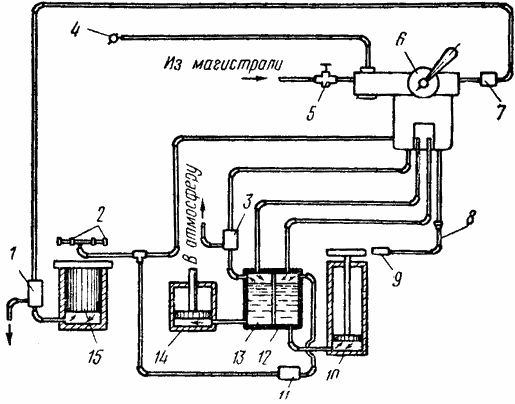

Рис. 80. Схема управления машины 231:
1 — встряхивающий клапан, 2 — вибраторы, 3 — выхлопной клапан, 4 — обдувочное сопло, 5 — запорный вентиль, 6 — клапан центрального управления, 7 — автоматический клапан времени, 8 — обратный клапан, 0 — цилиндр приемных брусьев, 10 — цилиндр вытяжного механизма, 11 — клапан медленной вытяжки, 12 — правая камера станины, 13 — левая камера станины, 14 — цилиндр перекидывания стола, 15 — встряхивающий поршень
