Автоматизированная линия ЛСФ-6.ДА
На автоматизированной линии ЛСФ-6.ДА (рис. 31) осуществляется формование и сушка чашек и блюдец до влажности 14-16%. Автомат формовки 2 является главной частью агрегата и включает механизмы для формования изделий и механизм привода цепного конвейера. Дозатор массы 1 состоит из вакуум-пресса, транспортера двигателя и устройства для отрезания нужной заготовки массы и укладки ее в гипсовую форму. Сушильная камера 5 служит для подсушки отформованных изделий. Приводная цепь с каретками 3 - транспортерный орган агрегата, связывающий сушильную камеру с автоматом формования, выполнен в виде горизонтально-замкнутого цепного конвейера с каретками для гипсовых форм.
При пуске агрегата одновременно с включением главного привода начинает действовать дозатор массы 1. Вакуум-пресс дозатора выдавливает из мундштука цилиндрические заготовки массы. При достижении заготовкой определенной длины вакуум-пресс отключается, отрезной механизм укладки переносит ее в гипсовую форму, находящуюся на транспортном органе агрегата. Транспортер перемещает гипсовые формы с заготовками на позицию формования. Блок шпинделей формовочного автомата поднимается и своими патронами приподнимает формы над каретками 3; одновременно приклон, опускаясь, вводит в гипсовые формы вращающийся шаблон. Под гипсовые формы подается вакуум. Излишки массы, образующиеся при формовании, срезаются обрезалками и сдуваются сжатым воздухом. Синхронную работу автомата формования и дозатора массы обеспечивает командо-аппарат. По окончании формования изделия гипсовые формы ставятся на каретки цепи и перемещаются в сушильную камеру 5, Сушка отформованных изделий осуществляется с помощью направленного потока горячего воздуха. Высушенные до влажности 14-16% изделия на позиции съема вынимаются из форм. Техническая характеристика линии ЛСФ-6.ДА представлена ниже.
Производительность, шт/ч.................... 1200—1400
Количество обслуживающего персонала, чел....... 3 на два агрегата
Габаритные размеры, мм:
длина............................... 11 000
ширина.............................. 3300
высота.............................. 1980

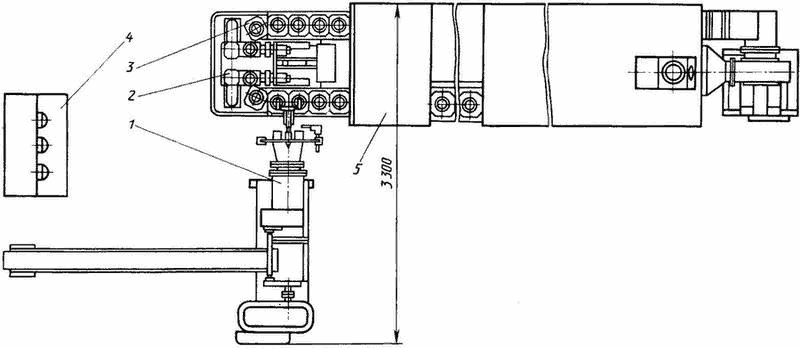

Рис. 31. Автоматизированная линия ЛСФ-6.ДА для формования и сушки чашек, блюдец:
1 - дозатор массы, 2 - автомат формовки, 3 - приводная цепь с каретками, 4 - система электроавтоматики, 5 - сушильная камера
