Конвейерная сушилка фирмы «Тюрингия» (ГДР)

Конвейерная сушилка, для сушки тонкостенных изделий, отформованных на формовочных станках или отлитых в гипсовых формах (рис. 45), создана на народном предприятии «Тюрингия» (ГДР). Сушилка имеет обшивку внутри и снаружи из листов стали. Между листами обшивки находится слой минеральной ваты. Внутри камеры 4 перемещается цепной полочный конвейер 2. Загрузка изделий на полки конвейера происходит через окно 1, а выгрузка с противоположного торца сушилки через окно 6. Внутри камера разделяется на несколько горизонтальных рядов, отделенных друг от друга перегородками 3 из прессованного картона.

Изделия, поступившие на сушку через окно 1, проходят вначале по нижнему горизонтальному ряду, а затем поднимаются во второй и третий горизонтальные ряды, после чего поступают на выгрузку к окну 6. Освобожденные от изделий гипсовые формы поступают в верхний горизонтальный ряд сушилки для подсушки. Между первым и вторым горизонтальными рядами сушилки расположены паровоздушный калорифер 7. Воздух, нагретый калорифером 7, через боковые коллекторы движется в горизонтальном направлении к обеим торцам сушилки. Нижняя часть сушилки служит для сбора и отвода отработанного воздуха с помощью отсасывающего вентилятора. Часть отработанного воздуха выбрасывается через трубу в атмосферу, а часть подсасывается через регулируемый шибером патрубок и в смеси с горячим воздухом из калорифера направляется в сушилку. Конструкция сушилки позволяет использовать вместо калорифера горячий воздух из зоны охлаждения туннельной печи.

Общий недостаток механической части линейных сушилок - провисание цепей конвейера и связанное с этим смещение осей высушиваемых изделий и осей патрубков, посылающих струи горячего воздуха на поверхность изделий. Для ослабления этого недостатка применяют регулирование натяга цепей и соосности и другие меры.

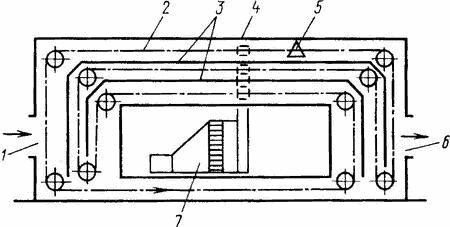

Рис. 45. Конвейерная сушилка фирмы «Тюрингия» :
1 - окно загрузки изделий, 2 - конвейер, 3 — межъярусные перегородки, 4 — камера, 5 -люлька, 6 — окно выгрузки изделий, 7 - калорифер
