Державки для накатки рифлений

Накатка рифлений на токарных станках производится обычно одно- или двухроликовыми державками, контактирующими с обрабатываемой поверхностью по одну сторону от диаметрального сечения детали. В связи с большими радиальными усилиями, возникающими при накатке, использование таких державок, для обработки нежестких деталей затруднительно или невозможно.
Новатором ленинградского объединения «Красногвардеец» В. Н. Ивановым внедрена двухроликовая регулируемая державка, конструкция которой показана на рис. 146. Корпус 5 державки сверху имеет прямоугольный паз, в который помещен ползун 4. В корпусе и в ползуне на осях 6 и 7 установлены накатные ролики 2 и 1, оси вращения которых лежат в одной плоскости. Ролик 2 вместе с ползуном можно приближать или удалять от ролика 1, настраивая тем самым на заданный диаметр накатываемой поверхности. После такой регулировки ползун предварительно прижимается винтом 3 к корпусу. Окончательное закрепление ползуна на корпусе производится винтами резцедержателя токарного станка.
Настройку расстояния между роликами можно производить на станке по пробным проходам или вне станка по эталону.
При накатке рифлений возникающие радиальные силы уравновешиваются, что позволяет обрабатывать нежесткие детали.
Годовой экономический эффект от внедрения державки составил 0,3 тыс. руб.
Рабочие чертежи — КД—80-15-40.

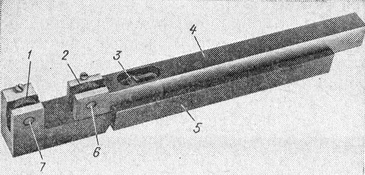

Рис. 146. Двухроликовая регулируемая державка для накатки рифлений



На рис. 147 представлена трехроликовая державка для накатывания рифлений на тонких деталях, автором которой является новатор Ю. К. Трусов. Два ролика сидят на неподвижных осях 6. Ролик 3 установлен на оси в ползунке, перемещающемся радиально внутри обоймы 2 с помощью винта 4. В процессе накатывания рифлений державка удерживается за приваренную к обойме рукоятку 1.
Настройка державки на размер производится либо по пробным проходам, либо по эталону. После регулировки винт 4 контрится гайкой 5.
С помощью державки можно накатывать рифления на деталях диаметром от 2,5 до 6 мм длиной до 200 мм.


Рис. 147. Трехроликовая державка для накатки рифлений на тонких деталях

Однороликовая державка, разработанная новатором К. Т. Шидловским, имеет демпфирующее устройство, обеспечивающее высокое качество обработки.
Державка (рис. 148) состоит из корпуса 1, накатного ролика 3, установленного на подшипниках качения 4, и разрезной втулки 6. Корпус имеет неподвижную и подвижную части, соединенные между собой упругой серьгой 5, образованной прорезью 2 и отверстием. Для регулировки жесткости перемычки в отверстие установлена втулка разрезная 6. При совпадении прорезей втулки и корпуса жесткость державки минимальная, а при повороте втулки она увеличивается.
Рабочие чертежи — РЧ—78-159-40.

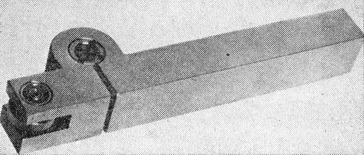

Рис. 148. Однороликовая державка
