Державки для закрепления обточных и отрезных резцов

  • Державка для закрепления отрезных резцов на токарно-револьверных станках с цикловым программным управлением
  • Многорезцовые державки для токарно-револьверных станков
  • Резцовые державки для токарно-револьверных станков. Токарно-револьверные станки имеют значительный удельный вес в парке станков токарной группы, поэтому совершенствование вспомогательного инструмента к ним является актуальной задачей.
    Ниже приводятся описания усовершенствованных конструкций некоторых резцовых державок, разработанных новаторами Ленинграда.
    Регулируемая резцовая державка. В применяемых ныне державках используются нестандартные резцы, имеющие регулировочный винт, установленный со стороны заднего торца *. Такие резцы требуют дополнительных трудозатрат, что повышает расходы, связанные с изготовлением и эксплуатацией инструмента.

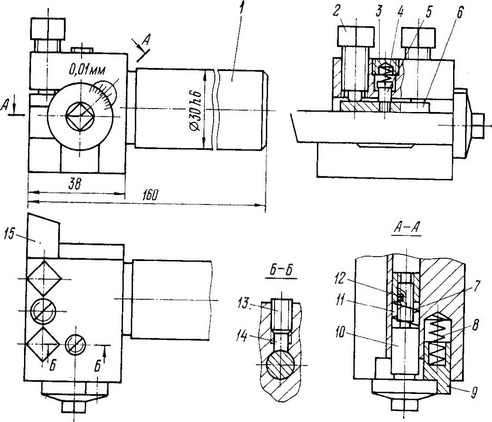

    На рис. 135 показана регулируемая державка, позволяющая устанавливать стандартные резцы без существенной их доделки. В корпусе 1 державки смонтирован механизм тонкой регулировки, состоящий из микровинта 10 с лимбом, гайки 11, нониуса 9, пружин 7 и 8 и капроновой вставки 12, Гайка 11 запрессована в точном отверстии, в котором находится также цилиндрическая направляющая часть микровинта. Пружина 7 и вставка 12 способствуют выбору люфтов в резьбовой паре. Ось цилиндрической части и внутренний торец фланца микровинта должны быть взаимно перпендикулярны с точностью 0,006 мм, так как последний является регулируемой базой, в которую упирается своим задним торцом резец 15. При повороте микровинта на определенный угол вправо или влево внутренний торец перемещается соответственно вперед или назад, изменяя положение резца в державке. При этом регулировку микровинтом необходимо производить при отведенном от торца фланца резце. После поворота на необходимое число делений по лимбу микровинт закрепляется винтом 13 посредством сухаря 14, а затем резец рукой досылается в торец и тоже закрепляется винтами 2. Чтобы при зажиме резец не смещался, между ним и винтами установлена каленая шлифованная планка 6. В планку ввернут винт 5, пропущенный в отверстие корпуса и поджатый пружиной 4. Гайкой 3 можно регулировать усилие пружины. Цена одного деления лимба — 0,01 мм, нониуса — 0,0025 мм.


    Рис. 135. Регулируемая резцовая державка

    * См.: Прогрессивная оснастка, приспособления и инструмент (серия «Новаторы Ленинграда предлагают»). Лениздат, 1979.
