Компактное приспособление для обработки деталей на шлифовальном станке с винтовым зажимным узлом

Этими же новаторами спроектировано и внедрено компактное приспособление для обработки деталей на шлифовальном станке с винтовым   зажимным узлом (рис. 61). Корпус 11 приспособления представляет собой стальной кубик с базовой призмой для установки цилиндрических деталей, например валика 2. Внутри корпуса предусмотрен механизм зажима, состоящий из коромысла 4 и двух пар тяг 7, находящихся на общей оси 5. К тягам прикреплены зажимные валики 6. Вся рычажная система зажима подвешена на четырех пружинах растяжения и находится в верхнем положении, при котором валики 6 раскрыты. Деталь устанавливается на призму в пространство между валиками. После этого двумя зажимными винтами 3 коромысло перемещают вместе с тягами и валиками вниз, последние из которых, передвигаясь по поверхности призмы, зажимают деталь. При этом верхняя часть детали открыта для механической обработки.

Внедрение описанных приспособлений повысило производительность труда и расширило технологические возможности оборудования.

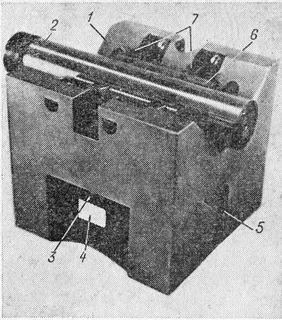

Рис. 61. Приспособление для обработки деталей на шлифовальном станке с винтовым зажимным узлом
