Приспособления для закрепления деталей на магнитном столе

Новаторами объединения «Электросила» им. С. М. Кирова Д. Г. Письменным и В. И. Баусовым разработаны и внедрены различные приспособления (переходники, клинья, прижимы) для закрепления деталей на магнитном столе, обеспечивающие повышение производительности труда, снижение брака, сокращение расходов на технологическую оснастку.

На рис. 69 представлены переходные элементы для закрепления деталей, в том числе цилиндрических деталей и деталей с буртиком.

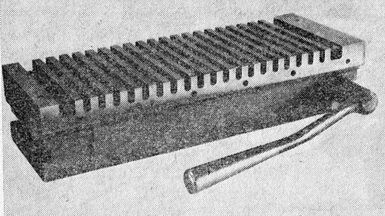

Накладка на магнитную плиту (рис. 69, о) имеет П-образную форму со сквозными поперечными пазами. Точность пазов по ширине позволяет использовать их в качестве ложемента для цилиндрических деталей с буртиками.

Переходники (рис. 69, б) имеют зигзагообразную форму и выполнены различными по высоте и длине. Наличие пазов обеспечивает надежное закрепление деталей.

Накладки и переходники закалены, и это увеличивает срок их службы, а также обеспечивает благоприятные условия для перешлифовки после износа. Простота и технологичность в изготовлении делают переходные элементы доступными для изготовления и внедрения на любом предприятии.

Годовой экономический эффект от внедрения переходных элементов составляет более 1 тыс. руб.

Рабочие чертежи — КД—81-556-40.

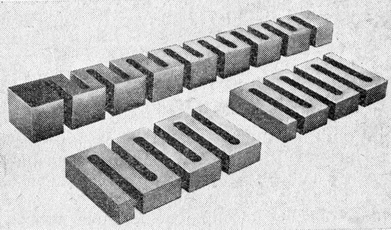

Рис. 69. Переходные элементы для закрепления деталей на магнитном столе: сверху — накладка на магнитную плиту; снизу — зигзагообразные переходники

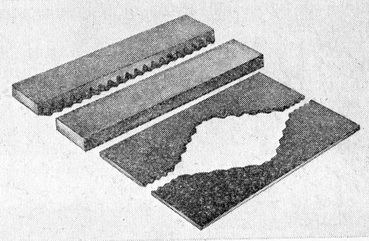

Прижимы, показанные на рис. 70, используются для закрепления на магнитном столе деталей из немагнитных материалов. Такие детали с двух сторон поджимаются стальными прижимами, которые затем примагничиваются к столу и удерживают деталь от смещения  при  шлифовании. Детали дополнительно прижимаются к столу силой резания.


Рис. 70. Прижимы для закрепления деталей из неметаллических материалов на магнитном столе

Клинья со свинцовой подушкой предложены новаторами с целью устранения вибрации выступающих частей при шлифовке плоскостей в тонких длинных деталях. Клин 1 (рис. 71) сверху залит свинцом, который образует мягкую подушку 3. Вместе с клиновым переходником 2 клин подводят под выступающую консольную часть установленной на магнитном столе детали. После этого, перемещая клин по переходнику в сторону увеличения размера по высоте, свинцовой подушкой касаются поверхности детали и создают небольшой натяг. Затем включают магнит и закрепляют деталь и клин.

В процессе шлифования свинцовая подушка гасит вибрацию выступающей части детали. Применение клиньев сократило брак деталей на 25%.

Годовой экономический эффект от внедрения клиньев составил 0,2 тыс. руб.



Рис. 71. Клинья со свинцовой подушкой
