Пневматическое приспособление для закрепления деталей типа «валик»

Пневматическое приспособление для закрепления деталей типа «валик» сконструировано новаторами объединения «Электросила» Д. М. Блюменкранцем, Д. Г. Письменным и В. Г. Ситко (авт. свид. № 626932).
Приспособление (рис. 60) состоит из двух одинаковых зажимных узлов, которые в зависимости от длины устанавливаемого вала могут быть закреплены на столе фрезерного станка на различном расстоянии. В корпусе 1 узла имеется пневмокамера. Шток 2 поршня осью 3 шарнирно соединен с двумя одинаковыми рычагами 4, на которых с помощью осей 5 установлены ролики 6. К корпусу приварены две планки 8, плоскости б и В которых точно обработаны и образуют призму, симметрично расположенную относительно оси штока. В контакте с поверхностями призмы находятся ролики 6.
Перед установкой детали воздух подается в нижние полости цилиндров. При этом поршни занимают верхнее положение, а рычаги разводятся. Деталь 7 укладывается на плоскости Г так, чтобы цилиндрические шейки помещались между роликами. При подаче воздуха в верхние полости цилиндров рычаги с роликами будут перемещаться вниз до упора роликов в поверхность детали, после чего произойдет ее центрирование и зажим. Точность центрирования зависит от точности обработки поверхностей Б и В.
Приспособление позволяет повысить точность базирования деталей и сократить время на установку и закрепление.

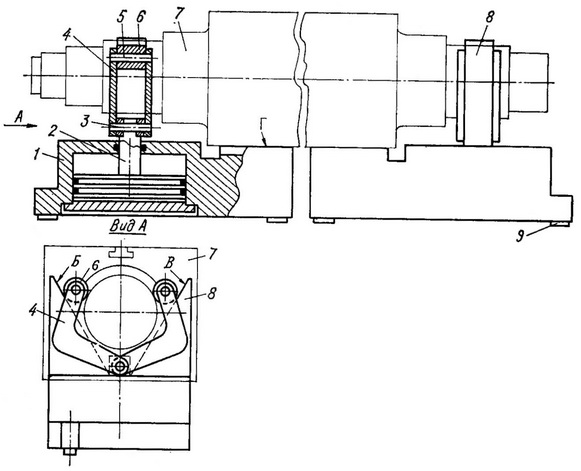

Рис. 60. Пневматическое приспособление для закрепления деталей типа «валик»
