Приспособление для обработки радиусных поверхностей

В инструментальном производстве встречаются детали с радиусными поверхностями, которые невозможно обработать вращающимся резцом. Такие поверхности, как правило, обрабатывают методом обкатки, требующим значительных затрат времени. Кроме того, точность и шероховатость поверхностей, обработанных таким образом, невысокие.

Приспособление, показанное на рис. 63, позволяет производить обработку наружных и внутренних радиусных поверхностей качающим движением инструмента. Установочным конусом приспособление вставляется в шпиндель, а за пиноль фрезерного станка крепится хомутом. В корпусе приспособления предусмотрен кулисный механизм, преобразующий вращательное движение шпинделя в колебательное движение расточного патрона с резцом. Радиус обработки регулируется перемещением подвижной каретки в патроне и равен расстоянию от вершины резца до оси хвостовика патрона. В патроне предусмотрен сухарь для установки величины угла качания резца.

Использование данного приспособления позволяет механизировать обработку радиусных поверхностей, повысить точность   и   шероховатость обрабатываемой поверхности, сократить номенклатуру применяемых станочных приспособлений для подобных операций.

По сравнению с обработкой методом обкатки производительность труда здесь повышается в 3—4 раза.

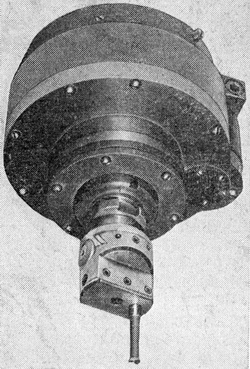

Рис. 63. Приспособление для обработки радиусных поверхностей
