Приспособление для установки червячной фрезы

При установке червячной фрезы на зубофрезерных станках, чтобы избежать появления несимметричной огранки профиля зубьев шестерен, особенно с малым числом зубьев и крупным модулем, необходимо добиваться совпадения оси впадины одного из зубьев червячной фрезы с осью заготовки.

В объединении «Эскалатор» для этой цели разработано и внедрено приспособление, показанное на рис. 68. Корпус приспособления состоит из двух скрепленных винтами деталей: основания 12 и призмы 4. На основании закреплены стойка 9 с подпружиненным пальцем 7, планка 10 с пластинчатой пружиной 11 и индикатор 8. В отверстии призмы установлен цилиндрический щуп 2 со сферической головкой, на нем закреплена также скоба 3, одновременно контактирующая выступами с пальцем 7 и ножкой индикатора 6.

При установке червячной фрезы приспособление надевается на оправку 5 вместо обрабатываемой заготовки. Планка регулируется по высоте так, чтобы пластинчатая пружина надежно прижала призму к поверхности оправки. После этого движением вверх поворотного стола станка с оправкой сферическую головку щупа заводят в одну из впадин зуба червячной фрезы 1 до соприкосновения их поверхностей и создают определенный натяг на индикаторе. Затем перемещением червячной фрезы и стола по показаниям стрелки индикатора находят наикратчайшее расстояние между осью фрезы и оправкой. Это расстояние будет соответствовать совпадению осей симметрии впадины зуба и оправки.

Применение данного приспособления повышает качество шестерен и увеличивает срок их службы.

Рабочие чертежи —КД—81-149-40.

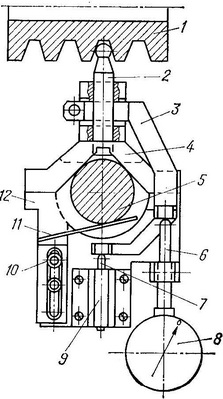

Рис. 68. Приспособление для установки червячной фрезы
