Настольный станок для притирки зубьев на накатных роликах
Притирка зубьев накатных роликов — трудоемкая операция, и производится она, как правило, по одному ролику. Настольный станок, сконструированный новатором объединения «Красногвардеец» П. А. Клещенко, позволяет автоматизировать данную операцию, улучшить качество и в несколько раз повысить производительность притирки за счет одновременной установки восьми роликов.

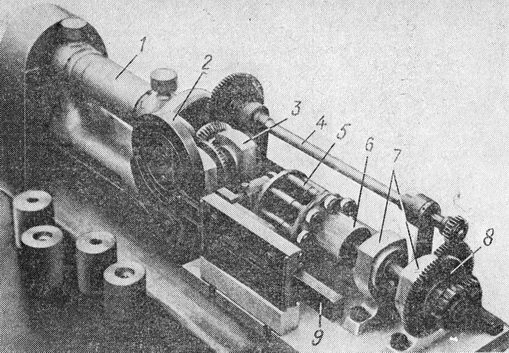

На чугунном основании станка (рис. 82) смонтированы привод редуктора 1, редуктор 3, каретка 9, барабан 5, две стойки 7 с валом, на котором закреплены сменный чугунный притир 6 и редуктор 8 для вращения притира.
Для каждого шага зубьев накатных роликов имеется отдельный притир. Подобрав притир с соответствующим шагом, его закрепляют на станке. Затем на валики барабана 5 устанавливают ролики с нарезанными зубьями, после чего включают электродвигатель, от которого через редуктор 3 вращение передается на диск с эксцентричной канавкой на торце. В эту канавку заведен ролик толкателя подвижной каретки, который совершает возвратно-поступательное движение вместе с барабаном и роликами. Одновременно вращение через вал 4 и редуктор 8 передается на притир, вращающий в свою очередь ролики. Для притирки используются алмазные пасты.
Рис. 82. Настольный станок для притирки зубьев на накатных роликах
| Максимальный диаметр роликов, мм | 22 |
| Диаметр притира, мм | 80 |
| Габаритные размеры, мм | 600х300x200 |
| Масса, кг | 60 |
Описанный настольный станок используется также и для нарезки зубьев.
