Оптическое устройство для контроля профиля заточки режущего инструмента

При заточке режущего инструмента (фасонных резцов, профильных фрез) обычно используют контрольные шаблоны. Новаторами Б. А. Рыжиковым и Б. М. Гусевым разработано оптическое устройство, повышающее точность контроля (авт. свид. № 409835).

Устройство (рис. 84) состоит из микроскопа 1 и приспособления для установки шаблона 8, связанных между собой обоймой 2. На корпусе 5 приспособления предусмотрен продольный паз, по которому перемещается ось 4. Гайка 3 фиксирует положение оси на корпусе. С противоположной стороны на ось устанавливаются шаблон 8 и прижим 6. Положение шаблона относительно его оси фиксируется гайкой 7 посредством прижима 6.

Необходимый шаблон для контроля профиля заточки режущего инструмента устанавливается на ось приспособления и фиксируется прижимами 6 с помощью гайки 7. Затем гайка 3 освобождается и шаблон с прижимом и гайкой 7 перемещаются по пазу корпуса 5 до совмещения центра оптической оси приспособления с выемкой на шаблоне. В этом положении они закрепляются, и контроль ведется визуально через оптическую систему с многократным увеличением. Настройка резкости осуществляется осевым перемещением тубуса микроскопа в цилиндрической обойме 2.

На шаблоне имеется несколько различных профилей, расположенных по диаметру. Для перестройки такого шаблона на другой профиль режущего инструмента достаточно освободить гайку 7, развернуть шаблон на нужный угол и снова зажать.

Шаблоны можно изготовить на различные резьбовые инструменты, радиусные резцы, фрезы.

Рабочие чертежи — КД—81-22-40.

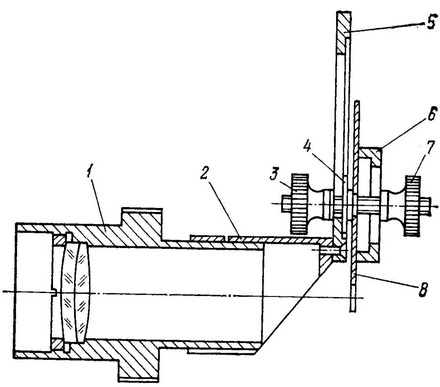

Рис. 84. Оптическое устройство для контроля профиля заточки режущего инструмента
