Устройство для клеймения деталей на шестишпиндельных токарных автоматах

На рис. 157 представлено устройство для клеймения деталей на шестишпиндельных токарных автоматах, предложенное новаторами И. С. Малкиным и В. М. Бессудовым.

Устройство имеет держатель 7, с помощью которого оно закрепляется на поперечном суппорте 9 станка. В отверстии держателя находится оправка 6 с расположенным на оси 5 сектором 2. Рабочее клеймо 3 помещено в паз сектора и закреплено винтом. Пружина 4 удерживает сектор в исходном повернутом вниз положении.

Поперечный суппорт с закрепленным на нем устройством подводится к обрабатываемому изделию 1. После контакта вращающегося изделия с сектором последний поворачивается, и клеймо, установленное в нем, оставляет отпечаток на поверхности изделия. После отвода суппорта пружина возвращает сектор в исходное положение. Винт 8 позволяет точно настроить державки по изделию.

Использование устройства освобождает от ручного клеймения, повышает производительность труда.

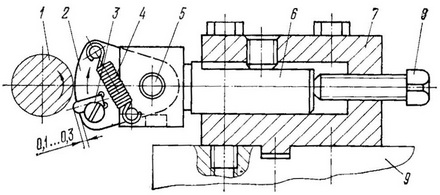

Рис. 157. Устройство для клеймения деталей на шестишпиндельных токарных автоматах
