Виброгасящая державка

Виброгасящая державка разработана новатором А. Н. Васильевым (авт. свид. № 545418). Державка (рис. 141) отличается от известных тем, что корпус ее выполняется полым, снабжен толкателем, одним своим торцом контактирующим с торцевой частью резца, а другим — с виброгасящими элементами-шариками большего и меньшего диаметра.

Такое выполнение державки обеспечивает повышение эффективности демпфирования вибраций и упрощает конструкцию.

Корпус виброгасящей державки 1 крепится в резцедержателе токарного станка в разрезной оправке квадратного сечения. Виброгасящий узел располагается в сквозной полости корпуса 1 и имеет толкатель 4, снабженный подпятниками 2 и 6, контактирующими одним концом с торцом режущего инструмента, а другим — с шариками 7.

Толкатель 4 изолирован от корпуса 1 эластичными шайбами 3 и 5. Шарики сжимаются вдоль оси пружиной 9, которая удерживается резьбовой крышкой 10.

Резец с державкой круглого сечения устанавливается в разрезном конце корпуса 1, упирается в подпятник и крепится при помощи накидной гайки 12.

При возникновении вибраций на резце колебания передаются через толкатель 4 на подпружиненные шарики 7, которые начинают перемещаться (обкатываться в полости корпуса 1).

Шарики 7 большего и меньшего диаметра, находящиеся в хаотичном движении, поглощают вибрацию.

Степень гашения вибрации регулируется силой сжатия пружины в процессе настройки и зависит от режима резания, характера обрабатываемого материала и типа режущего инструмента.

Использование оправки в производстве позволило повысить качество обрабатываемых деталей и снизить трудоемкость на 1200 нормо-ч.

Рабочие чертежи — КД—81-597-40.

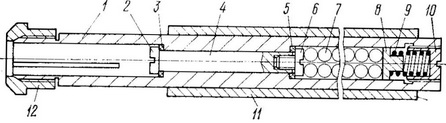

Рис. 141. Виброгасящая державка
