Горючие газы
Основными горючими газами, применяемыми при резке, являются ацетилен, природный газ, пропан-бутан, пары жидких горючих (керосина), которые, сгорая в кислороде, дают достаточную для резки температуру. В судостроении наиболее широко применяется кислородно-ацетиленовая резка. Рассмотрим основные свойства кислорода и ацетилена.
Кислород — химический элемент, при нормальных условиях представляющий собой бесцветный газ без запаха и вкуса. Сжатый кислород при соприкосновении с маслом и жирами мгновенно их окисляет с выделением большого количества тепла, что может привести к быстрому воспламенению масла или к взрыву. Особенно активно соединяются с кислородом металлы, поэтому он и применяется при резке.

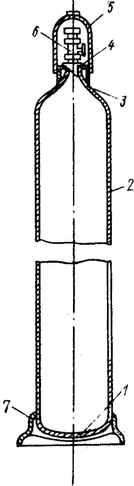

Рис. 7.1. Кислородный баллон. 1 — днище; 2 — цилиндрический корпус; 3 — горловина; 4 — кольцо; 5 — предохранительный колпак; 6 — вентиль; 7 — опорный башмак.
Кислород поступает к месту потребления по трубопроводу или в баллонах. Баллон (рис. 7.1) представляет собой цилиндрический корпус, имеющий внизу выпуклое днище, а сверху — сферическую часть с горловиной. Горловина имеет коническое отверстие с резьбой, в которое ввертывается вентиль. Для устойчивости баллона на нижнюю часть его корпуса насажен опорный башмак. Максимальное давление кислорода в баллоне равно 14,7 МПа, Расходовать кислород из баллона можно до давления 0,29 МПа. Кислородные баллоны окрашивают в голубой цвет. Поперек баллона черной краской делают надпись «Кислород». Верхнюю сферическую часть баллона не окрашивают, а выбивают на ней паспортные данные баллона. Наполненный кислородом баллон имеет массу около 70 кг.
Ацетилен — химическое соединение углерода с водородом. Химически чистый ацетилен является бесцветным газом со слабым эфирным запахом. Технический ацетилен, применяемый для газовой резки, из-за примесей (сероводорода, аммиака и др.) имеет резкий неприятный запах. С кислородом и воздухом ацетилен образует взрывоопасные смеси, которые взрываются от огня или искры.
Ацетилен получают при взаимодействии карбида кальция с водой в специальных аппаратах, называемых ацетиленовыми генераторами.
К газорезательным постам ацетилен подается по трубопроводам или в баллонах.
При давлении более 0,19 МПа газообразный ацетилен в больших объемах становится взрывоопасным. Помещенный же в очень узкие (капиллярные) каналы, он не взрывается даже при давлении 2,45 МПа. Поэтому ацетиленовые баллоны заполняют специальной высокопористой массой (древесным активированным углем, пемзой, инфузорной землей).
Ацетилен растворяется в некоторых жидкостях, особенно в ацетоне. Учитывая это свойство, баллоны на 30—40 % по объему заполняют ацетоном. При открытом вентиле баллона ацетилен выделяется из ацетона в виде газа, а ацетон остается в баллоне.
Баллоны накачивают ацетиленом до давления 1,47— 1,86 МПа. Расходовать ацетилен из баллонов можно до давления в баллоне 0,1 МПа. При меньшем давлении происходит значительный унос паров ацетона с ацетиленом.
Ацетиленовые баллоны отличаются от кислородных по устройству вентиля и окраске. Их окрашивают в белый цвет и надписывают красной краской «Ацетилен». Масса наполненного ацетиленом баллона около 80 кг.
Пропан-бутановая смесь получается при добыче и переработке природных нефтяных газов, а также при переработке нефти. Пропан-бутан в сжиженном состоянии хранится в баллонах.
Целесообразность применения пропан-бутана в качестве заменителя ацетилена обусловливается главным образом дороговизной и дефицитностью ацетилена, однако при резке на пропан-бутане возрастает расход кислорода от 40 до 70 % в зависимости от толщины разрезаемого материала, а скорость резки снижается от 15 до 30%. Применение пропан-бутана, как и других заменителей ацетилена, допускается только по специальному разрешению администрации и по согласованию с санитарной и пожарной инспекциями.
Природный газ состоит в основном из метана (до 99 %) с небольшими примесями других газов. При нормальных температуре и давлении метан представляет собой газ без запаха и цвета, поэтому для обнаружения его утечки добавляют одорант, придающий ему резкий запах. Целесообразность использования природного газа для кислородной резки обусловлена возможностью бесперебойного централизованного снабжения им предприятий по газопроводу без существенных затрат на транспортировку; значительным снижением стоимости газорезательных работ по сравнению с ацетилено-кислородной резкой; незначительным снижением скорости резки (5—25%) по сравнению с ацетилено-кислородной резкой; возможностью использования аппаратуры (резаков), применяемой для ацетилено-кислородной резки, с незначительной переделкой отдельных деталей.
Керосин для резки используется в виде паров. Поэтому резаки имеют специальные испарители, подогреваемые вспомогательным пламенем, или форсунки. Целесообразность применения керосиново-кислородной резки обусловлена возможностью замены керосином ацетилена; сокращением расхода кислорода от 5 до 10 % при его пониженном давлении; сокращением стоимости резки стали до 10 %. Резка с применением керосина разрешается только в цеховых условиях и на открытых площадках, так как она особенно пожароопасна.
