Работы, выполняемые на натурном плазе
На плазе производят большой комплекс работ, включающий определение формы и размеров деталей корпуса, разработку эскизов, реек и шаблонов для разметки и проверки, выполняемых на различных этапах постройки судна; изготовление копир-щитов и копир-чертежей для тепловой резки деталей и т. п.
Определение формы и размеров деталей корпуса. Выполнение этих операций для деталей, которые располагаются в плоскостях, параллельных плоскости мидель-шпангоута, не представляет каких-либо трудностей, так как эти детали проектируются на проекцию «корпус» без искажений. Гораздо сложнее определить форму и размеры деталей, расположенных в других плоскостях. При этом весьма трудоемким является построение разверток деталей корпуса и, в частности, листов наружной обшивки.
Все листовые детали по форме и методам развертки можно разделить на следующие группы:
1-я — плоские листы;
2-я — листы, имеющие только поперечную погибь;
3-я — листы, имеющие только продольную погибь;
4-я — листы, имеющие продольную и поперечную погибь.
Листы 1-й группы проектируются на проекции «корпус» в виде прямых линий. При этом могут иметь место два следующих случая: пазы листа на «корпусе» проектируются в виде точек; пазы листа идут под углом к основной линии и поэтому проектируются на проекции «корпус» в виде отрезков прямой линии. В первом случае вначале на проекции «корпус» снимают ширину листа. Длину листа определяют как сумму шпаций и расстояний от крайних шпангоутов до стыков. На основании этих данных строят развертку листа, которая будет иметь форму прямоугольника. Во втором случае на проекции «корпус» посредине среднего шпангоута листа восставляют перпендикуляр, который будет контрольной линией. От этой контрольной линии снимают расстояния до верхнего и нижнего пазов при каждом шпангоуте. Для построения развертки листа, как и в первом случае, определяют его длину. Эту длину откладывают на проекции «бок» и тем самым получают растяжку контрольной линии в пределах листа. Затем на линиях шпангоутов и стыков вверх и вниз от растяжки контрольной линии откладывают расстояния до верхнего и нижнего пазов. Соединяя полученные таким образом точки, получают контур листа. Построение разверток листов 1-й группы показано на рис. 10.3. Развертку листов 2-й группы производят аналогично, ширину листов измеряют гибкой рейкой.

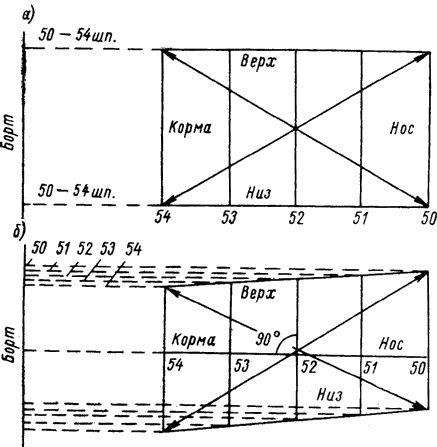

Рис. 10.3. Развертка плоского листа: а — пазы листа параллельны основной линии; б — пазы листа не параллельны основной линии.
Листы 3-й и особенно 4-й группы представляют собой довольно сложные для развертки группы. Существует несколько графических методов развертки таких листов, каждый из которых требует выполнения сложных построений. Подробно эти методы изложены в специальной литературе, в частности, в учебнике И. В. Зефирова, С. Н. Никонова, В. П. Панкратова «Судовая разметка» (Л., «Судостроение», 1965) и поэтому здесь не рассматриваются.
