Временные осушительные каналы

На участках с продольным уклоном более 20% и особенно более 30 % при легко размываемых грунтах водоотводные канавы часто укрепляют бетонными монолитными или железобетонными плитами. За рубежом для укрепления канав (лотков) применяют железобетонные решетчатые плиты. Отверстия (просветы) в плитах довольно быстро заливаются, и размыв прекращается. Швы между плитами заделывают цементным раствором, но предпочтительнее заливать битумной мастикой, применяемой для заделки швов цементобетонных покрытий.

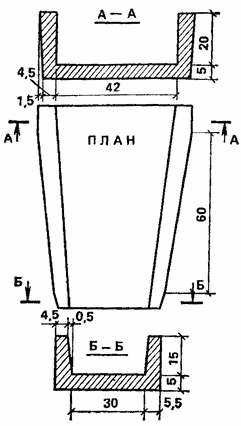

В настоящее время применяют сборные телескопические лотки из железобетона (рис. 8.4), серийно изготавливаемые на заводах ЖБИ. Преимущество их заключается в следующем: 1) звенья сопрягаются внахлестку, поэтому стыки не размываются; 2) нет необходимости заделывать стыки: каждое звено насухо сдвигается в расположенное ниже; 3) зуб у подошвы откоса является сборным: нижнее звено упирается в такое же звено, предварительно уложенное в горизонтальном положении и несколько втопленное в грунт; 4) при наличии такого зуба телескопический лоток работает по типу свода; в случае осадки грунта под тем или иным звеном проектный уклон лотка сохраняется; 5) устойчивость звеньев телескопического лотка против сползания по уклону местности выше, чем у прямоугольных звеньев, благодаря трапецеидальной форме в плане; 6) скорость движения воды по лотку несколько гасится благодаря уступам высотой 0,08 м, равной толщине дна лотка; 7) вода, текущая случайно вдоль наружных стенок лотка, в местах сопряжения звеньев поступает в лоток либо гасится вертикальными уступами каждого звена (недопустимые пазухи у лотка вследствие неудовлетворительной плотности грунта не нарушают продольный уклон лотка; 8) нет надобности в применении шпор, обязательных при применении ступенчатых перепадов, ранее применявшихся; 9) лоток является сборным и в случае надобности может быть быстро разобран и перенесен на другое место. Лоток конструкции, показанной на рис. 8.4, собирают вручную. Если же размер лотка больше, то его собирают (монтируют) при помощи крана на тракторе типа «Беларусь».

Звенья телескопических лотков изготовляют со скосом наружных стенок (см. рис. 8.4), что повышает устойчивость в случае частичной просадки грунта и облегчает процесс их сборки.

После завершения вертикальной планировки и укладки телескопических лотков в случае надобности переносят их на другие участки.

В последние годы стенки водоотводных временных канав на участках с превышением допустимых продольных уклонов стремятся укреплять растворами различных синтетических смол, например, карбамидных, нефтеполимерных и других. Процесс смолообразования в кислых грунтах завершается через 3,5 ч. Потребная дозировка смеси для пропитки грунта кислотностью рH5 составляет 5—7 % массы в зависимости от его свойств и продольного уклона канав.

Технологический процесс обработки состоит из тщательной планировки поверхности канав автогрейдером с откосником: затем готовую смесь при помощи автогудронатора разбрызгивают по поверхности канав. На этом завершается временное укрепление водоотводных канав. Этот способ укрепления полностью механизирован и наиболее дешев по сравнению, например, с устройством телескопических лотков, особенно канав, укрепленных камнем или бетонными перепадами [32]. Но устройство перепадов остается пока еще трудоемким.
